1.系统概述

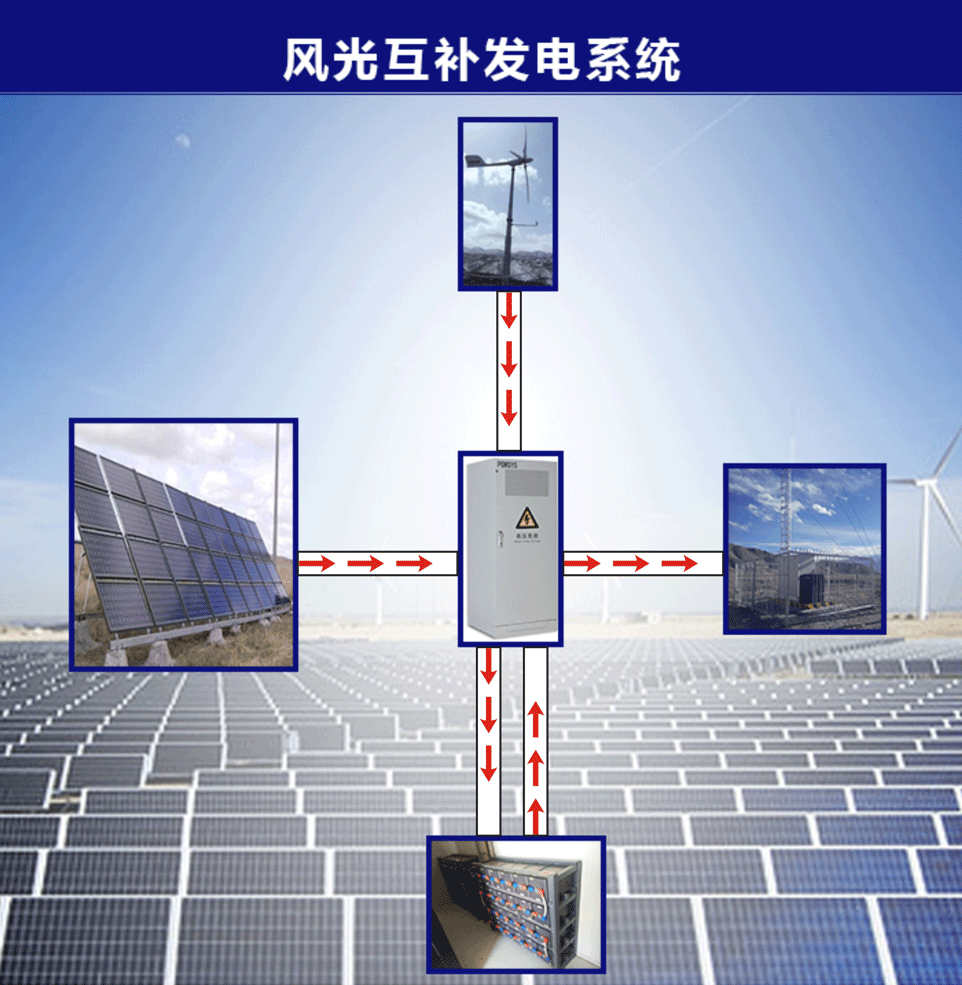

PS4800M-19U(WS) 风光互补控制器是北京硕瑞伟业控制技术股份有限公司开发的风光互补发电系统系列产品之一,有风能模块、光伏模块、监控模块、配电插框(或配电柜)组成通信电源系统,实现太阳能与风能的协调利用,实现电源系统的人机界面交互操作、系统运行状态的监测、运行数据的上传下达、智能化电池管理以及模块自动节能管理。PS4800M  监控模块提供 RS232/RS485、网口、干接点等多种通信接口,组网灵活,可实现远程监控。



2.系统功能

2.1 显示与设置功能

监控模块采用 128×128 液晶显示单元、三个指示灯和四个功能按键,界面有中/英文选择(能显示 8×8 个汉字),用户界面简单有效 ,能显示电源系统的各项运行参数、运行状态、告警状态、设置参数、系统配置数据及控制参数。

2.2 控制功能

监控模块可根据系统的运行状态对被监控对象发出相应的动作指令,主要包括:控制太阳能模块、风能模块开/关机控制和电池组的均/浮充转换;改变太阳能模块、风能模块限流点;调节太阳能模块、风能模块电压;负载下电和电池保护;。

监控模块支持自动和手动两种系统控制方式。在自动方式下,能自动完成电池管理的所有功能;在手动方式下,只能实现电池均充时间保护和容量计算两项功能,其余电池管理的功能均需要手动完成。自动和手动控制方式的切换可通过按键设置来完成,但必须通过密码的检验。

2.3 四遥功能

遥测功能,即后台主机可通过监控模块获取系统的实时模拟量;

遥信功能,即后台主机可通过监控模块获取系统的实时开关量;

遥控功能,即后台主机可通过监控模块控制太阳能、风能模块开/关机、均/浮充转换;

遥调功能,即后台主机可通过监控模块调节太阳能、风能模块输出电压、限流点。

2.4 告警与记录功能

监控模块可根据采集到的数据对系统故障进行声光报警,产生相应的动作,同时能上报到后台主机。告警分为严重告警、一般告警和不告警三种级别,用户可根据实际情况设定各告警的级别,并可为每种告警类型设定对应的继电器输(1-8),也可设为无继电器输出。用户可查阅历史告警记录和当前记录,历史告警记录包括告警类型名、发生时间、结束时间,当前记录中则只有告警类型名和发生时间,显示顺序按发生时间的先后来显示。历史告警记录按循环存储方式保存最多 200 条。

2.5 智能电池管理功能

监控模块具有完善的电池自动管理功能,有效提高电池的使用寿命。

自动均浮充,智能充电限流管理,温度补偿、负载下电,电池保护

三种放电测试方式:定时测试、快速测试、恒流测试

2.6 智能节能管理

监控模块能实现模块自动休眠模式,以实现节能。

2.7 通讯功能

监控模块具有与后台主机和下级设备通讯功能;与后台主机的通讯支持 RS232/RS485/以太网三种方式,组网灵活,可实现远程监控;
